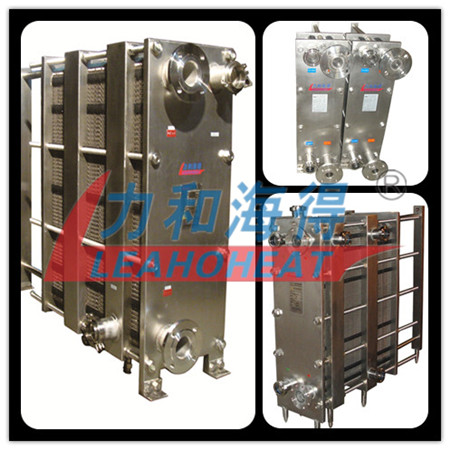

板式換熱器由一次沖壓成型的波紋板片、機架板、壓緊拉桿、上下梁、密封件等裝配而成。金屬耗量低，當使用耐腐蝕材料時，投資成本明顯低于其他類型的換熱器。對于非腐蝕性的介質其價格也非常具有競爭力。
對于相同的熱負荷，比其他類型換熱器，板式換熱器具有如下特點：
①重量輕，對設備基礎的投資少。
②傳熱系數高，雷諾準數＞１０時，即可產生劇烈湍流，一般總傳熱系數可高達３０００－７０００Ｗ／㎡.Ｋ。
③熱損失小,通過逆流的形式進行熱交換，可達到１℃的端部溫度差，熱效率≥９５％；
④只有板片的邊緣暴露于大氣中，熱損失極少，不需保溫。

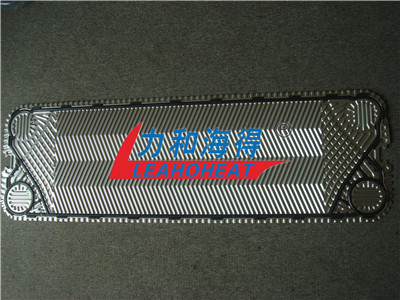

核心部件板式換熱器板片磨具優勢：
我公司現在板式換熱器的模具均為延合模具，有別于其它公司采用的拉伸模具。我公司延合模具的優點在于：加工精度較高、板片的形狀與模具形狀一致、板片的壓延變形及減薄量都很小、且相對平面的減薄量能保持一致。延合模具壓制板片時由于精度較高，板片的薄度可達0.35mm。
在廣大客戶反應板片應力的問題上，我公司在模具設計時充分考慮到應力消除的問題，在模具及板型設計時增加了應力釋放區的設計，板片壓制后更平整。
在導流區采用巧克力模塊化設計，具有以下優勢：
① 多方向復合型導流，解決了流體分布不均，重力影響。使換熱工作面熱交換更充分；
② 復合導流區，高的湍流使換熱器的傳熱更加高效、節能；
③ 同時考慮應用流體力學的原理，采用流體逐級分配阻力的方式，使流體進入板間換熱時更加均勻，無滯流積液區。
設備應用范圍：
板式換熱器廣泛應用于化工、石油、冶金、電力、核能、食品飲料、醫藥、紡織、造紙、船舶、機電、集中供熱、余熱利用等等工業和民用領域，介質從普通水到高粘度的非牛頓液體；從含固體小顆粒到含有少量纖維的液體物料；從水蒸氣到各種氣體；從無腐蝕性到強腐蝕性的各種介質均能處理。主要用來完成液－液、汽－液、氣－液、氣－氣（汽）、之間的加熱、冷卻、蒸發、冷凝、濃縮、結晶、脫氣、干燥、殺菌、清毒等工藝過程。
